جزئیات محصول:
|
OD: | 6-630 میلیمتر | ضخامت: | 0.5-100 میلیمتر |
---|---|---|---|
طول: | 1000-12000 میلیمتر | تایپ کنید: | سرد کشیده شده |
سطحی: | NO.1 | ||
برجسته: | ,لوله استیل ASTM,astm stainless steel pipe |

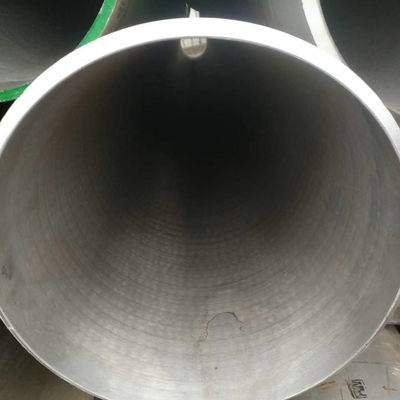

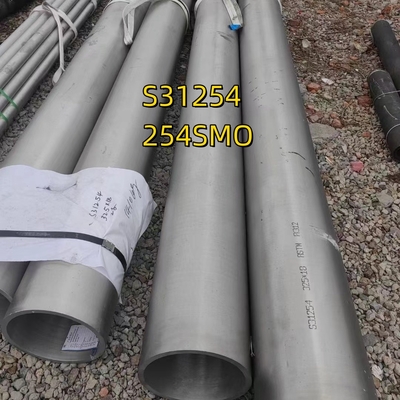

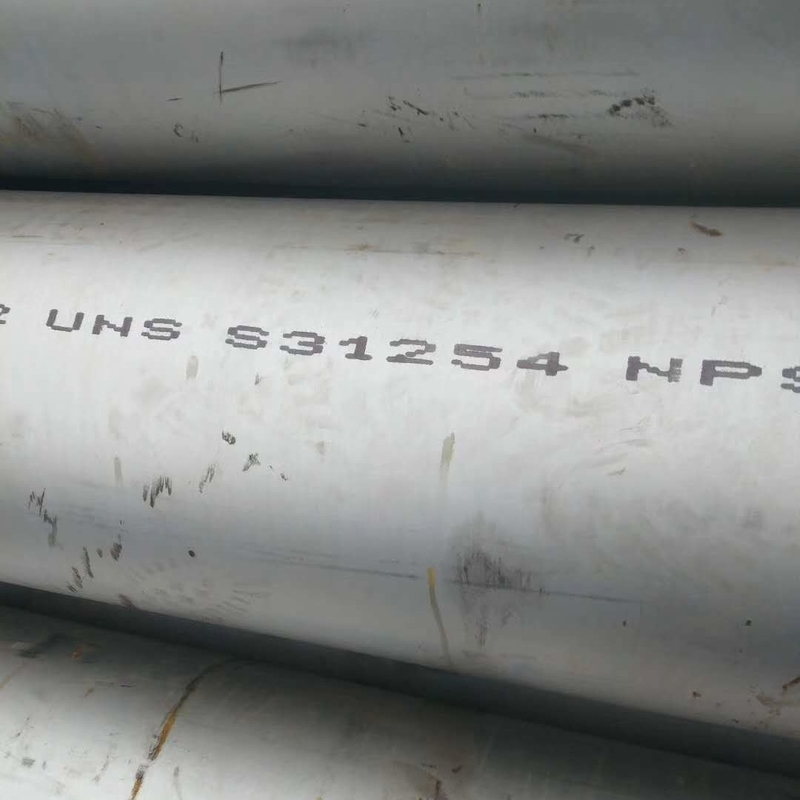

Super Austenite 254SMO مطابق با UNS S313254 لوله بدون درز 254Smo لوله و اتصالات
فولاد ضد زنگ درجه 254 SMO ™ یک فولاد ضد زنگ آستنیتی بسیار بالا است. این ترکیب با ترکیبی از مقاومت به چقرمگی مقاومت در برابر خوردگی خوردگی کلراید و خوردگی و خم شدن با مقاومت است که دو برابر نسبت به فولاد ضد زنگ سری 300 طراحی شده است.
برای بعضی از برنامه های کاربردی، درجه 254 SMO ™ یک جایگزین مقرون به صرفه برای آلیاژهای نیکل و تیتانیوم بالا است. همچنین شناخته شده است که کارایی بسیار عالی نیز دارد.
در بخش های زیر جزئیات در مورد درجه فولاد ضد زنگ 254 SMO ™ مورد بحث قرار خواهد گرفت.
ترکیب شیمیایی فولاد ضد زنگ درجه 254 SMO ™ در جدول زیر شرح داده شده است.
عنصر | محتوا (٪) |
---|---|
آهن، آهن | 55.69 |
کروم، کروم | 20 |
نیکل، نیکل | 18 |
مولیبدن، مو | 6.1 |
نیتروژن، N | 0.20 |
کربن، سی | 0.010 |
خواص فیزیکی فولاد ضد زنگ درجه 254 SMO ™ در زیر جدول بندی شده اند.
خواص | متریک | امپراتوری |
---|---|---|
تراکم | 8 گرم / سانتی متر | 0.289 پوند / در 3 |
جدول زیر نشان می دهد خواص مکانیکی فولاد ضد زنگ درجه 254 SMO ™.
خواص | متریک | امپراتوری |
---|---|---|
استحکام کششی | 680 MPa | 98600 psi |
قدرت تولید | 300 مگاپاسکال | 43500 پوند |
مدول الاستیسیته | 195 GPa | 28300 کیلوگرم |
مدول برشی | 75 GPa | 10900 کیلوگرم |
نسبت پواسون | 0.30 | 0.30 |
ازدیاد طول در نقطه شکستن | 50٪ | 50٪ |
سختی، برینل | 210 | 210 |
خواص حرارتی فولاد ضد زنگ درجه 254 SMO ™ در زیر جدول بندی می شوند.
خواص | متریک | امپراتوری |
---|---|---|
همکاری کارکرد حرارت (@ 20-100 درجه سانتی گراد / 68-212 درجه فارنهایت) | 16.5 μm / m ° C | 9.17 μin / in ° F |
رسانایی گرمایی | 14 W / mK | 97.2 BTU in / hr.ft² ° F |
معیارهای دیگر معادل درجه فولاد ضد زنگ 254 SMO ™ عبارتند از:
ASTM A813 | ASTM A469 | ASTM A269 | ASTM A240 | ASTM A182 (F44) |
ASTM A814 | ASTM A312 | ASTM A249 |
درجه فولاد ضد زنگ درجه 254 SMO ™ به علت سختی کاری بسیار بالا و عدم وجود محتوای گوگرد، بسیار سخت است. با این حال با استفاده از ابزارهای تیز، ابزارهای پر قدرت، تغذیه مثبت، مقدار خوب روانکاری و سرعت کم، تمایل به ارائه نتایج خوب ماشینکاری دارند.
جوشکاری فولاد ضد زنگ درجه 254 SMO ™ نیازمند مواد پرکننده است که بدون آن خواص ضعیفی را به همراه می آورد. فلزات پرکننده مانند AWS A5.14 ERNiCrMo-3 و آلیاژ 625 توصیه می شود. الکترود مورد استفاده در این فرایند، باید با AWS A5.11 EniCrMo-12 مطابقت داشته باشد.
انلینگ این ماده باید در دماي 1149-1204 درجه سانتیگراد (2100-2200 درجه فارنهایت) انجام شود که باید توسط آب خنک شود.
فورج کردن، تخریب و سایر عملیات مربوط به این مواد را می توان در 982 - 1149 درجه سانتی گراد (1800 تا 2100 درجه فارنهایت) انجام داد. توصیه می شود که درجه حرارت از این محدوده فراتر نرود زیرا باعث کاهش مقیاس و کارایی مواد می شود. برای به حداقل رساندن حداکثر خواص مقاوم در برابر خوردگی، توصیه می شود که بعد از اتمام زنگ زدگی آن را انجام دهید.
کار سرد را می توان با استفاده از تمام روش های سنتی انجام داد. با این وجود این فرایند با توجه به میزان سخت کاری بالای کارش سخت خواهد بود. نتیجه مواد با افزایش قدرت و سختی را فراهم می کند.
درجه فولاد ضد زنگ 254 SMO ™ به درمان گرما پاسخ نمی دهد. سخت شدن تنها از طریق کاهش سرد امکان پذیر است.
فولاد ضد زنگ درجه 254 SMO ™ در زمینه های زیر استفاده می شود:
تماس با شخص: Mr. Gao Ben
تلفن: +86-18068357371
فکس: 86-0510-88680060
