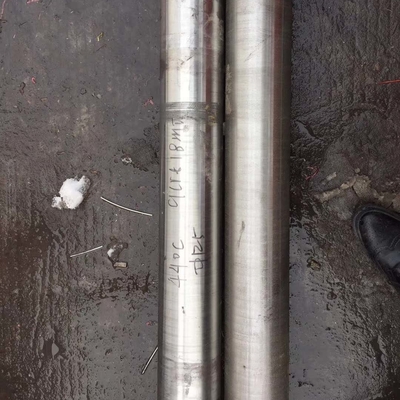

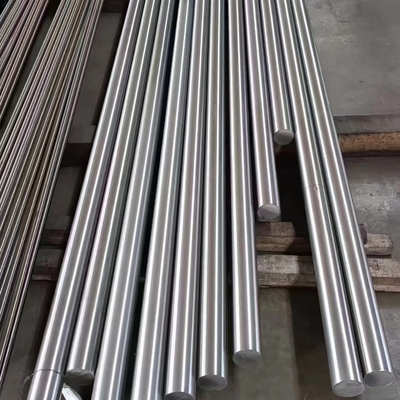

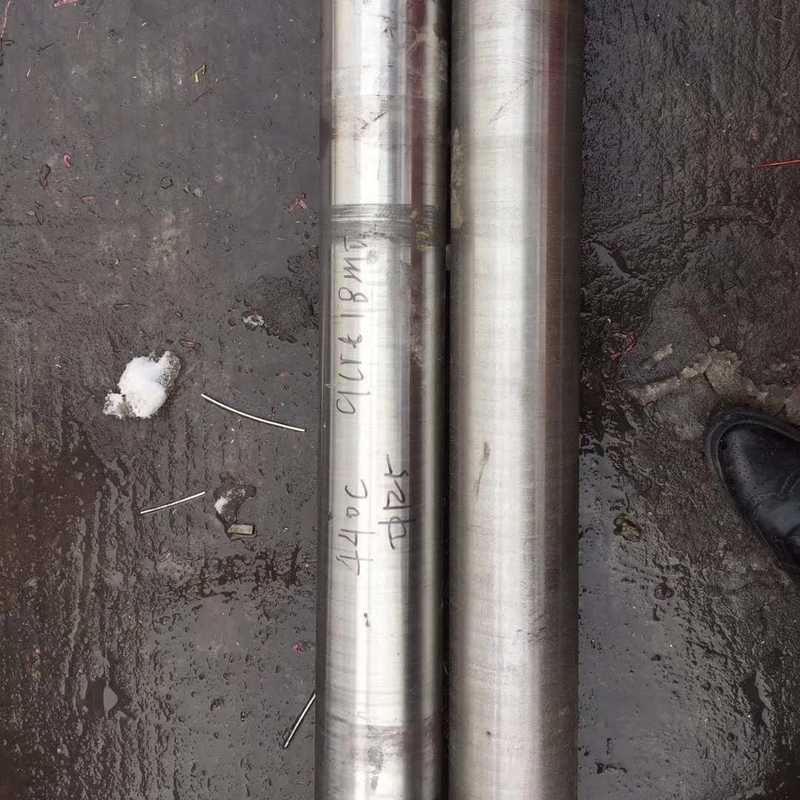

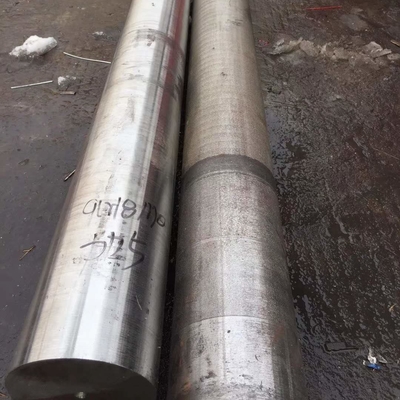

440C 9Cr18MoV استیل کربن بالا از فولاد ضد زنگ دور گرم برای چاقو

440C 9Cr18MoV استیل گرد 9Cr18MoV استیل فولاد فولاد فولاد فولاد فولاد برای چاقو

فولاد ضد زنگ 440C یک نوع فولاد مدرن است و به دلیل مقاومت در برابر خوردگی، مقاومت در برابر لباس، قدرت و کیفیت سختی، در میان تمام آلیاژ های ضد زنگ مشهور است.قادر به دستیابی (پس از درمان گرمی) به بالاترین سختی (60 HRC)مقاومت خوبی نسبت به جو، آب شیرین و اسیدهای ملایم دارد. در حالت سخت، خفیف و غیر فعال بهترین مقاومت را دارد.این اجازه می دهد تا ایجاد یک سطح صاف پولیش شده و لبه های تیز رزر. از آن در ابزار برش، ورق های عنصر رولینگ، صندلی های شیر، تیغه های چاقو با کیفیت بالا، ابزار جراحی، چنگال،قطعات و قطعات بالبرینگ و دریچه و معمولا در تولید ابزار برش استفاده می شوداز جمله قیچی های مو، خنجر و شمشیر.

درجه های 440A و 440B یکسان هستند، به جز محتوای کربن کمی پایین تر (0.60 ¢ 0.75٪ و 0.75 ¢ 0.95٪ به ترتیب) ، آنها به سختی کمتر می رسند اما مقاومت خوردگی کمی بالاتر دارند.اگرچه هر سه نسخه از این درجه درجه استاندارد هستند، در عمل 440C بیشتر از انواع A یا B در دسترس است.

یک آلیاژ دیگر 440F (UNS S44020) نیز وجود دارد که دارای همان محتوای کربن بالا 440C است.

فولاد ۴۴۰ یک نوع جدید از فولاد وجود دارد که به عنوان فولاد ۴۴۰ ولت شناخته می شود. این فولاد از فولاد ۴۴۰C ساخته شده است. این فولاد همان سطح سختی ۴۴۰C را دارد.اما این قابلیت مقاومت بیشتر در برابر خوردگی و قابلیت ماشین سازی بیشتری دارد.

مقاومت گرما:
استفاده در دماهای بالاتر از دمای مناسب ترمینگ به دلیل کاهش خواص مکانیکی با بیش از حد ترمینگ توصیه نمی شود.

درمان گرمایی:
آنلینگ ️ کل آنلینگ ️ 850-900C، خنک کردن فرن آهسته به حدود 600C و سپس خنک کردن هوا. آنلینگ زیر بحرانی ️ 735-785C و خنک کردن فرن آهسته.

سخت شدن حرارت تا 1010-1065C، پس از آن در روغن گرم یا هوا خاموش می شود. خاموش کردن روغن برای بخش های سنگین ضروری است.بلافاصله در درجه حرارت 150-370C برای به دست آوردن طیف گسترده ای از مقادیر سختی و خواص مکانیکی همانطور که در جدول همراه نشان داده شده است، گرم می شود.

از گرم کردن در محدوده ۴۲۵ تا ۵۶۵ درجه سانتیگراد به دلیل مقاومت در برابر ضربه و مقاومت در برابر خوردگی اجتناب می شود.گرم کردن در محدوده 590-675C منجر به سختی کمتر (محصول قابل ماشین سازی می شود) و مقاومت بالای ضربه می شود.

جوشکاری
اگر جوشکاری لازم باشد در 250C از قبل گرم کنید و پس از جوشکاری با یک پرکننده کامل استفاده کنید.به طور کلی جوش از 440C به دلیل توانایی سخت شدن آن که می تواند منجر به ترک های تشکیل در داخل یا در نزدیکی جوش توصیه نمی شود.

ماشینکاری
در حالت گرمایش این درجه نسبتاً آسان است؛ تقریباً مانند فولاد سرعت بالا. اگر این درجه سخت شود ، ماشینکاری بسیار دشوار و احتمالاً غیرممکن می شود.

ترکیب
محدوده ترکیب شیمیایی فولاد ضد زنگ 440C

۴۴۰C خواص فیزیکی
خواص فیزیکی فولاد ضد زنگ درجه 440

۴۴۰C مشخصات مرتبط
